Wellpapp-Qualitäten
Wellpappe besteht aus einer oder mehreren Lagen gewellten Papiers, das auf eine oder zwischen mehrere Lagen eines anderen Papiers oder Kartons geklebt ist. Ihr Vorzug besteht in ihrer formstabilen Leichtbaukonstruktion aus Papier, Leim und Luft. Der Grund für die Stabilität der Wellpappe liegt in der Wellenform. Zusätzlich wirkt die Welle aus Papier wie ein Polster gegen Belastungen von außen und innen. Wellpappe-Verpackungen sind äußerst umweltfreundlich, da über 95% der gebrauchten Wellpappe-Verpackungen gesammelt und über das Recycling zu neuen Verpackungen verarbeitet werden. Auch die Abfälle aus der Wellpappe-Herstellung und vom Verpacker werden wiederverwertet. Dank dieses bewährten Sammelsystems kann Wellpappe auch als Kreislaufverpackung bezeichnet werden.

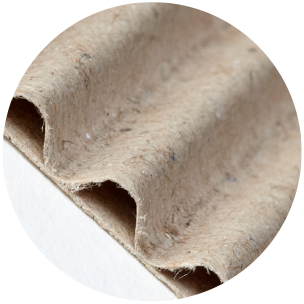

Offene Welle (Halbwelle)
Welle nur auf einer Seite gedeckt.
Wird als B-Welle (Feinwelle) in Form von Rollenwellpappe zum einpacken und zum Ausstopfen verwendet.
Ist als E-Welle (Micro-Welle) gut zum Kaschieren geeignet. Dabei wird auf die offene Seite ein bedruckter Kartonbogen kaschiert (= geklebt).
Zweiwellige Wellpappe
Bei dieser stabileren Variante wird eine offene Wellpappe und eine einwellige Wellpappe miteinander verklebt, meist in unterschiedlichen Stärken. Dadurch werden sehr hohe Festigkeitswerte erzielt.

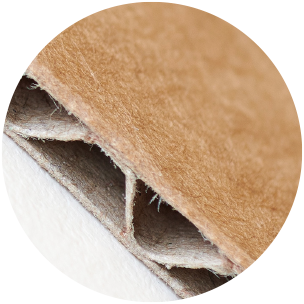

Einwellige Wellpappe
Besteht aus Außendeckbahn, Wellenbahn und Innendeckbahn, die jeweils miteinander verklebt sind.
Einwellige Wellpappe ist die gängigste Wellpappenart, die es in allen Stärken und Qualitäten gibt.

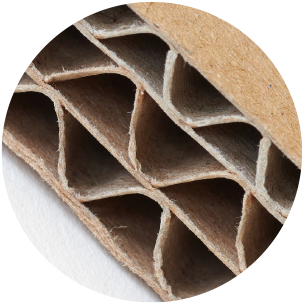

Dreiwellige Wellpappe
Diese außerordentlich stabile Wellpappart besteht aus vier Deckbahnen die mit drei, meist unterschiedlich starken Wellenbahnen, verklebt sind. Dadurch werden extrem hohe Festigkeitswerte erzielt.

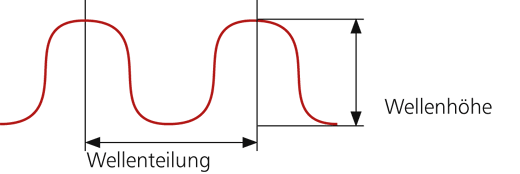

Wellendefinition DIN 55468-1, Ausgabe 2014
Wellenart | Wellenhöhe [h, mm] | Wellenteilung [t, mm] |
G | < 0,6 | ≤ 1,8 |
F | ≥ 0,6 bis < 1,0 | > 1,8 bis ≤ 2,6 |
E | ≥ 1,0 bis < 1,9 | > 2,6 bis ≤ 3,5 |
D | ≥ 1,9 bis < 2,2 | > 3,5 bis ≤ 4,8 |
B | ≥ 2,2 bis < 3,1 | > 4,8 bis ≤ 6,5 |
C | ≥ 3,1 bis < 4,0 | > 6,5 bis ≤ 7,9 |
A | ≥ 4,0 bis < 5,0 | > 7,9 bis ≤ 10,0 |
K | ≥ 5,0 | > 10,0 |
Sortentabelle DIN 55468-1, Ausgabe 2014
Sorte | Berstfestigkeit | Durchstoßarbeit | Kantenstauchwiderstand | |
kPa | J | kN/m | ||
einwellig | 1.01 | - | 2,5 | 3,5 |
1.02 | - | 3 | 4 | |
1.03 | - | 3,5 | 4,5 | |
1.04 | - | 4 | 5,5 | |
1.05 | - | 4,5 | 6,5 | |
1.10 | 540 | 2,5 | 3,5 | |
1.20 | 770 | 3 | 4 | |
1.30 | 1000 | 3,5 | 4,5 | |
1.40 | 1200 | 4 | 5,5 | |
1.50 | 1450 | 4,5 | 6,5 | |
mehrwellig | 2.02 | - | 5,5 | 6,5 |
2.03 | - | 6 | 7 | |
2.04 | - | 6,5 | 7,5 | |
2.05 | - | 7 | 8,5 | |
2.06 | - | 7,5 | 9 | |
2.20 | 770 | 5,5 | 6,5 | |
2.30 | 1000 | 6 | 7 | |
2.40 | 1200 | 6,5 | 8 | |
2.50 | 1450 | 7,5 | 8,5 | |
2.60 | 1650 | 8,5 | 9 | |
2.70 | 2000 | 9,5 | 9,5 | |
2.80 | - | 11 | 12 | |
2.90 | - | 13 | 14 | |
2.91 | - | 16 | 16 | |
2.92 | - | 21 | 18 | |
2.95 | - | 24 | 21 | |
2.96 | - | 27 | 24 | |
Anmerkung: Festigkeitswerte gelten nicht für Wellpappen nur aus Wellen D, E, F und G |
||||
Für einwellige Wellpappe in Wellart B reduzieren sich die angegenbenen Werte der Sorten um 10% |
Wellpappqualitäten
-
Wellpappen der Qualitäten 1.01 bis 1.03 und 2.02 bis 2.04
sind überwiegend für Lagerbeanspruchung vorgesehen. Sie widerstehen einer eher geringen Durchstoßarbeit und verfügen über einen mittleren Kantenstauchwiderstand. -
Wellpappen der Qualitäten 1.10 bis 1.50 und 2.20 bis 2.70
sind zusätzlich für Transportbeanspruchung vorgesehen. Sie verfügen über eine mittlere bis hohe Berstfestigkeit, widerstehen einer mittleren bis hohen Durchstoßarbeit und haben einen mittleren bis hohen Kantenstauchwiderstand. -
Wellpappen der Qualitäten 2.90 bis 2.96
umfassen den Bereich der Schwerwellpappe und wiederstehen einer sehr hohen Durchstoßarbeit und verfügen über einen sehr hohen Kantenstauchwiderstand.
